黑碳化硅是以石英砂和石油焦碳為主要原料，在電阻爐內(nèi)經(jīng)高溫冶煉而成。呈黑色結(jié)晶，性脆而鋒利，并具有一定的導(dǎo)熱性和導(dǎo)電性。微觀形狀呈六方晶體，碳化硅的莫氏硬度為9.3,顯微密硬度為2940--3300公kg/mm2，努普硬度為2670—2815 kg/mm2,在磨料中高于剛玉而僅次于金剛石、立方氮化硼和碳化硼。密度一般認為是3.20-3.25 g/cm3.碳化硅磨料的自然堆積密度在1.2--1.6 g/cm3之間，比重為3.20～3.25 g/cm3。
應(yīng)用范圍
主要用途：可用于晶體的切割和精密研磨、硬質(zhì)玻璃的精密研磨、單晶硅和多晶硅棒的切片、單晶硅片的精密研磨、超硬金屬的加工、銅及銅合金等軟質(zhì)金屬的加工, 做固結(jié)磨具和涂附磨具；研磨拋光等。
生產(chǎn)流程
 |
 |

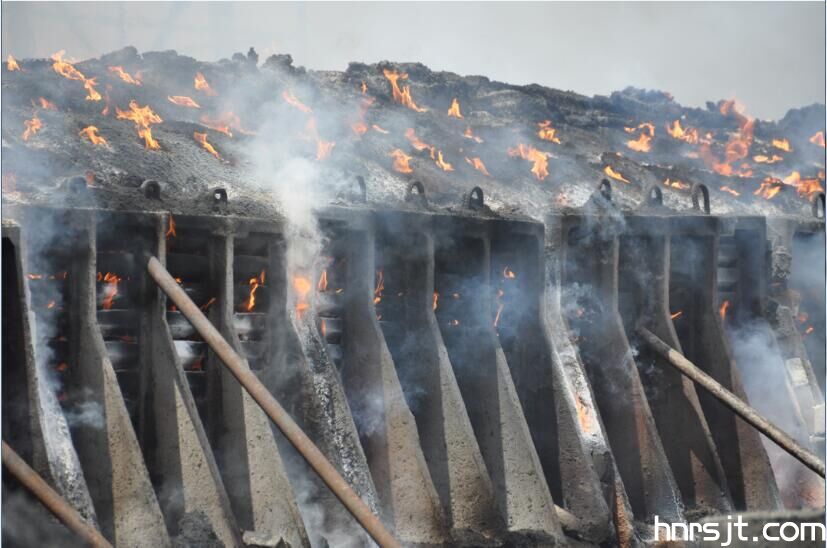

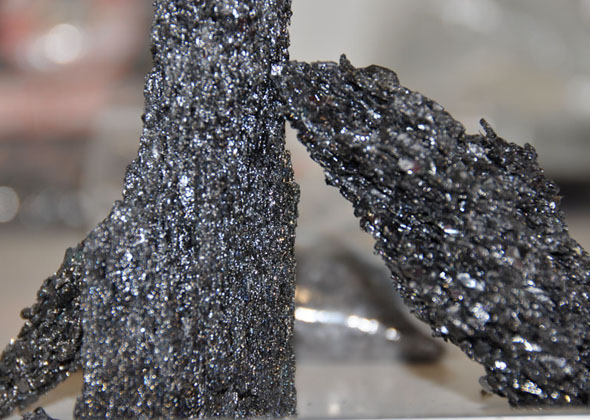

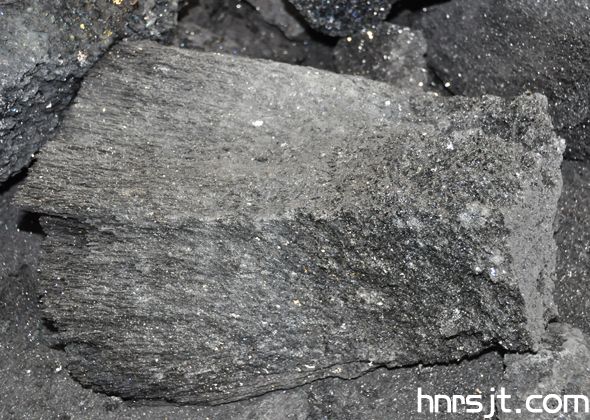

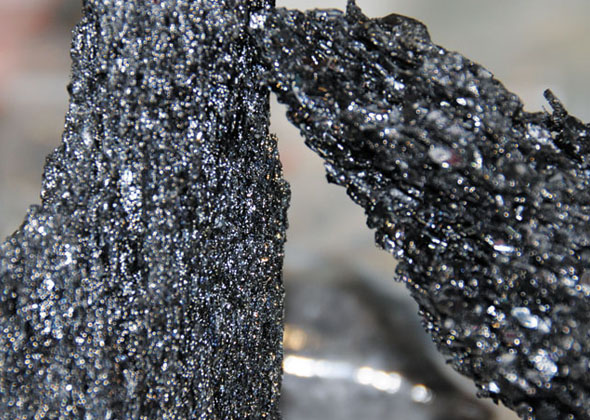

| 黑碳化硅冶煉中 | 黑碳化硅塊 |
 |
 |

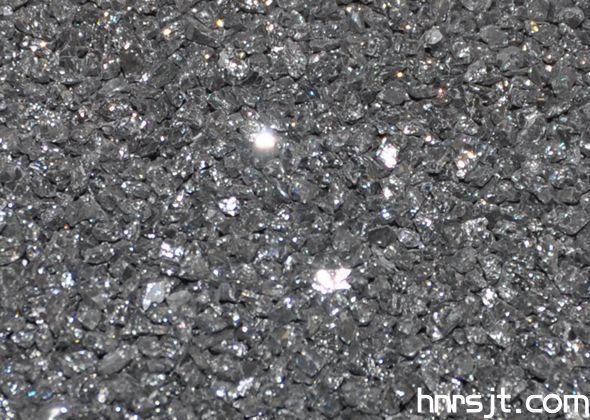

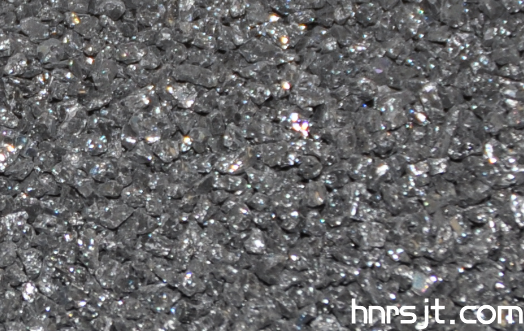

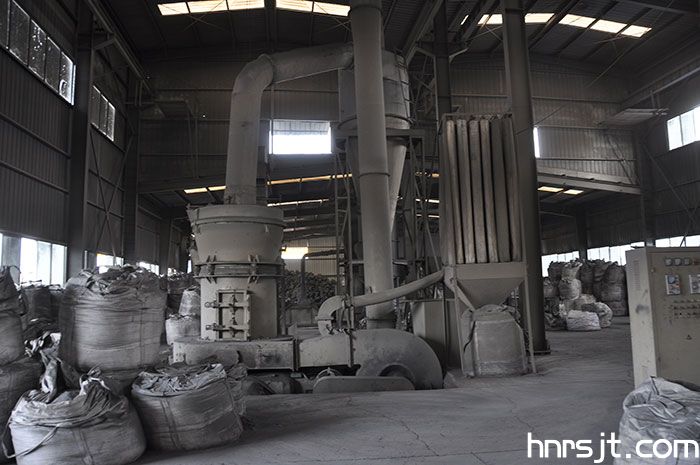

| 黑碳化硅生產(chǎn)線 | 黑碳化硅砂 |
 |
|
| 包裝 |
技術(shù)參數(shù)
常用磨料粒度尺寸比較表
| 粒度分布(微米) | 化學指標 | 物理指標 | |||||||
| 粒度號 | D3最大值 | 粒度中值D50 | 最小粒徑D94 | SiC ≥（%） | Fe2O3 ≤(%) | F•C ≤(%) | PH值 | 堆積密度 | 磁性物含量≤(%) |
| BC#800 | ≤20.0 | 14.0±1.0 | ≥9.0 | ≥95.00 | 1.2 | 0.4 | 6--8 | 1.18 | 0.008 |
| BC#1000 | ≤18.3 | 11.5±1.0 | ≥7.0 | ≥93.50 | 1.2 | 0.4 | 6--8 | 1.15 | 0.008 |
| BC#1200 | ≤17.5 | 9.5±0.8 | ≥5.5 | ≥93.50 | 1.2 | 0.4 | 6--8 | 1.13 | 0.005 |
| BC#1500 | ≤14.5 | 8.0±0.6 | ≥4.5 | ≥93.00 | 1.2 | 0.4 | 6--8 | 1.12 | 0.005 |
| BC#1800 | ≤13.5 | 7.0±0.6 | ≥4.2 | ≥93.00 | 1.2 | 0.4 | 6--8 | 1.05 | 0.005 |
| BC#2000 | ≤13.0 | 6.7±0.6 | ≥4.0 | ≥93.00 | 1.2 | 0.4 | 6--8 | 1.00 | 0.005 |
